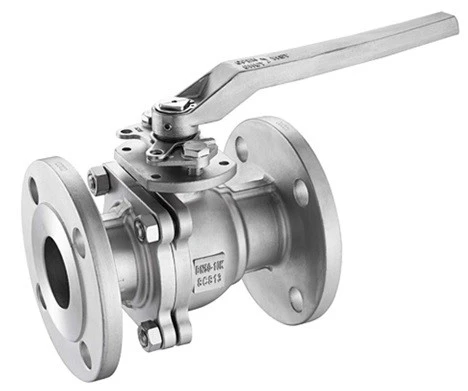

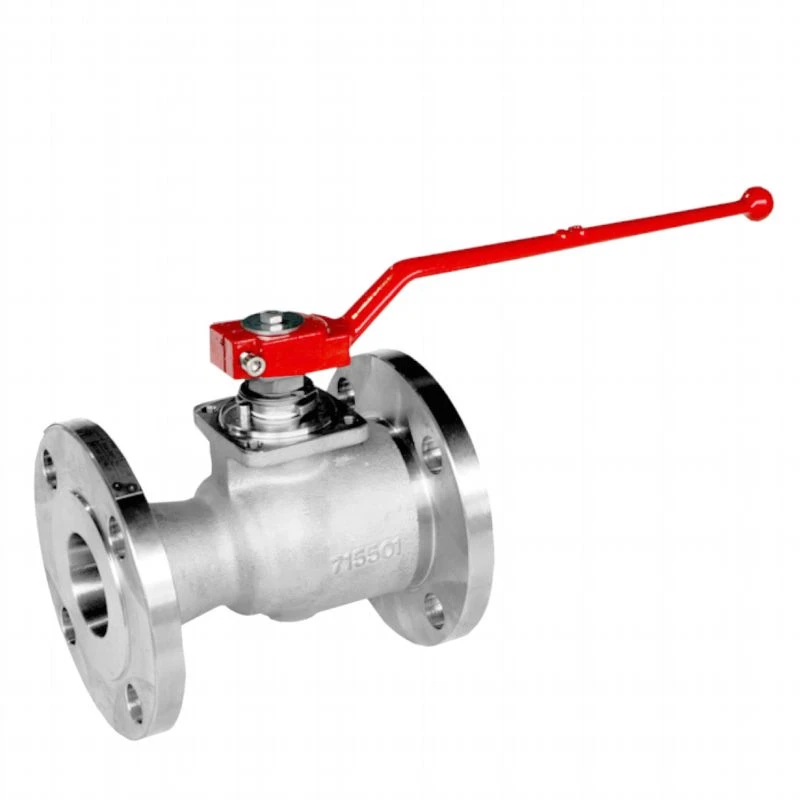

Сферичен кран плаващ

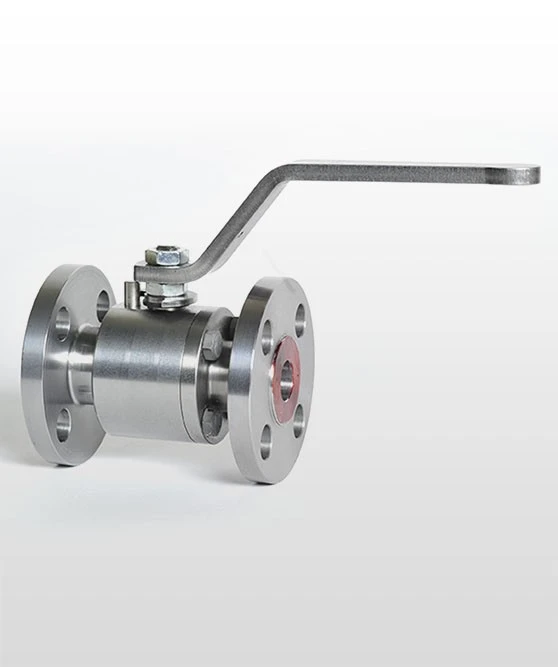

Плаващите сферични кранове със страничен вход се произвеждат в съответствие с API 6D. Вентилът е конфигуриран в кована болтова конструкция от две части с разделено тяло с малък диаметър, подходяща за работни условия на средно/ниско налягане. Характеризиращи се с прост дизайн, леглата на клапаните се вкарват директно в тялото.
Налягането на потока нагоре по течението избутва свободно плаващата топка към седалката надолу по течението - получената компресия осигурява идеално решение за уплътняване без течове.
Стеблото е свързано в горната част на топката и позволява на клапана да се отваря и затваря с движение на четвърт оборот.
Изборът на материали е напълно персонализиран, за да отговаря на спецификациите на проекта на клиента и са налични няколко уникални характеристики, предлагащи подобрено техническо решение, подходящо за агресивна офшорна среда и корозивни и абразивни течности.

ДИЗАЙН НА КЛАПАНА

Базиран на API 6D

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 662 градуса F (-101 до 350 градуса )

РАЗМЕР

NPS 1/2-6 (DN 15-150)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
SW, заварено гнездо съгласно B16.11

ДИЗАЙН НА ТЯЛОТО

Кована/отлята с болтове две части

ДИЗАЙН НА СЕДАЛКАТА

Мека или метална седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Вторични уплътнения от чист графит
Антистатично устройство
Стъблото против издухване
Двупосочно плътно изключване
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 6FA/607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE

Как да преодолеем недостатъците на плаващите сферични кранове?

За да се преодолеят недостатъците на плаващите сферични кранове, могат да се предприемат следните мерки:

Избор на материал:

Изберете материали, устойчиви на висока температура, високо налягане и износване, за производството на топката, седалката на клапана и уплътнителния пръстен, за да подобрите работните характеристики и издръжливостта на плаващия сферичен кран при среда с висока температура и високо налягане.

Структурна оптимизация:

Структурата на плаващия сферичен кран е оптимизирана за намаляване на триенето между топката и седалката на клапана и намаляване на износването. Например, технологията за повърхностна обработка на топката може да бъде подобрена, като се използват устойчиви на износване покрития или специални смазочни материали.

Подобрете методите за работа и поддръжка:

Укрепете обучението на операторите, подобрете оперативните умения и точността и намалете щетите на клапаните, причинени от неправилна работа. В същото време редовно поддържайте и проверявайте плаващия сферичен кран, за да откриете своевременно и да се справите с потенциални проблеми.

Увеличаване на уплътнението:

Подобрете уплътнителната производителност на плаващия сферичен кран чрез подобряване на уплътнителната структура, като например използване на еластични уплътнения или увеличаване на контактната площ на уплътнителната повърхност. В допълнение, обмислете използването на двойна уплътнителна структура или уплътняващо уплътнение, за да подобрите уплътнителния ефект.

Разумен избор:

Изберете подходящия модел и спецификация на плаващия сферичен кран според действителния сценарий на приложение и нужди. Избягвайте да избирате клапани, които са твърде големи или твърде малки, за да намалите натоварването на работната среда и съпротивлението на потока на топката.

Инсталирайте спомагателно оборудване:

В сценарии на приложение, при които се изисква намаляване на шума или предотвратяване на замърсяването, може да се инсталира спомагателно оборудване като шумозаглушители или филтри за намаляване на шума и замърсяването.

Приемете нови технологии:

Въведете нови технологии като електрически или пневматични работни механизми, за да намалите тежестта на ръчната работа и да подобрите удобството и точността на работа. В допълнение, усъвършенствани технологии за мониторинг и диагностика могат да се използват за откриване на работния статус на клапана в реално време и потенциални проблеми могат да бъдат открити и обработени своевременно.

Разработете план за поддръжка:

Разработете подробен план за поддръжка, включително редовно почистване, проверка и подмяна на износени части, за да гарантирате дългосрочната работа на плаващия сферичен кран.

Чрез прилагането на горните мерки недостатъците на плаващия сферичен кран могат да бъдат ефективно преодолени и неговата производителност и надеждност в различни сценарии на приложение могат да бъдат подобрени. Въпреки това, поради различните специфични нужди и условия на всеки сценарий на приложение, е необходимо да се изберат подходящи мерки за преодоляване на недостатъците на плаващия сферичен кран в съответствие с действителната ситуация.
