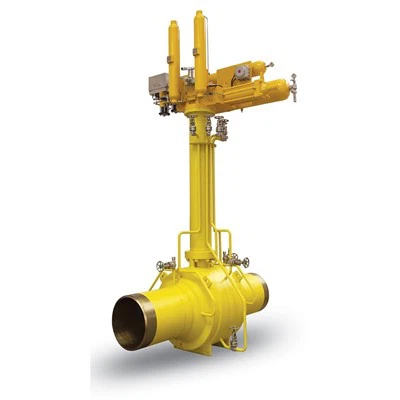

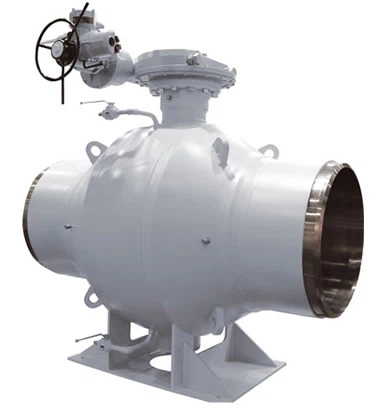

Пълен заварен сферичен кран с метална седалка

Platinum valve предлага пълна гама от напълно заварени сферични кранове със страничен вход от две или три части. Изцяло заварената конструкция на тялото осигурява по-леко решение, като същевременно избягва потенциални пътища на теч към външната среда, осигурявайки надеждна защита на цялата система. Солидна конфигурация с двойна опора и две независими седалки с двупосочно уплътнение осигуряват най-високо ниво на плътност и надеждност при условия на високо налягане и температура във всички критични изолационни услуги. Налични са няколко уникални характеристики, предлагащи усъвършенствани технически решения, подходящи за процеси на сладък или киселинен газ или приложения в тръбопроводи.

Сферичният клапан с метално седло и седлото са критичните части на сферичните кранове с метално седло. Проектиран е за екстремно високо налягане, температура и абразивни условия, като отрязване или свързване на твърди гранули, разтопена суспензия, енергия от въглища, изгаряща сгурия, водна пара или друга течност и т.н. Поради това има характеристиката на антистатична конструкция, допълнителна здраво покритие, пълен отвор и намален отвор, противопожарна характеристика, отговаряща на API607, и надеждно уплътняване.

ДИЗАЙН НА КЛАПАНА

Въз основа на API 6D и изискванията на клиента

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 428 градуса F (-101 до 220 градуса )

РАЗМЕР

NPS 1-36 (DN 25-900)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
BW, челно заварени съгласно B16.25

МАТЕРИАЛИ:

Въглеродна стомана, неръждаема стомана, нискотемпературна въглеродна стомана, дуплекс, супер дуплекс, инконел

ДИЗАЙН НА ТЯЛОТО

Ковани болтове от две и три части

ДИЗАЙН НА СЕДАЛКАТА

Метална седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Дизайн с двоен блок и кървене (DBB)
Вторични уплътнения от чист графит
Антистатично устройство
Стъбло против издухване
Предлага се спешно инжектиране на уплътнител върху седалките и стеблото
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
CRA наслагване върху всички зони на динамично уплътняване или върху всички налични намокрени части

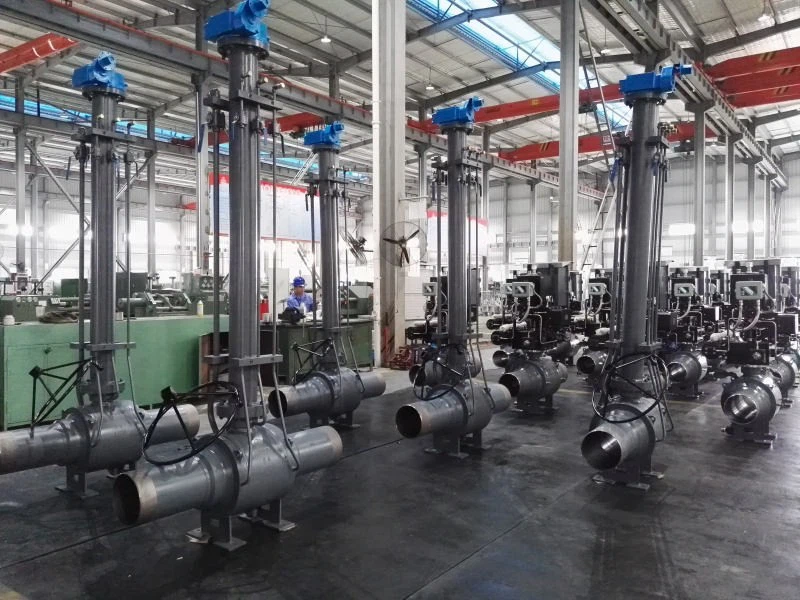

Удължител на стеблото за подземни инсталации

ОПЕРАТОР

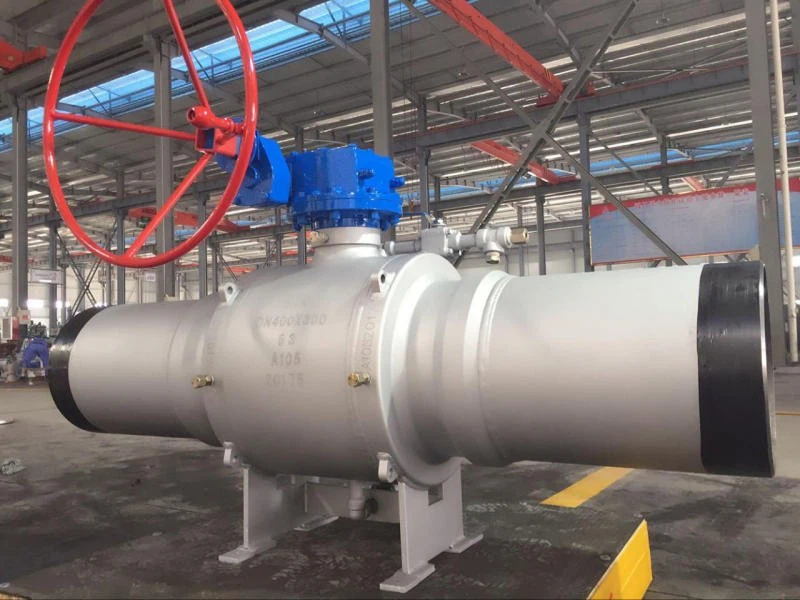

Ръчно: гаечен ключ или зъбно колело с катинар
Задвижване: пневматично/ хидравлично/ електрическо

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE
