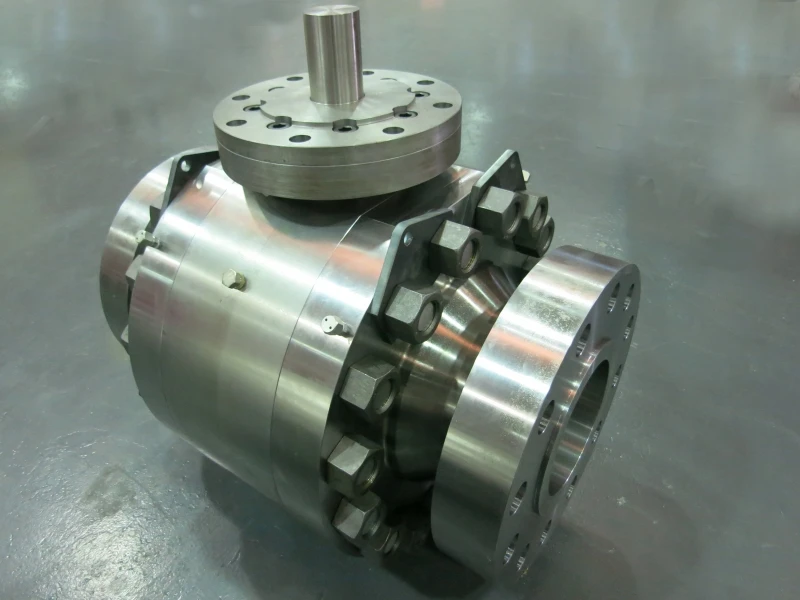

Сферичен кран с двойно действие

Сферичният кран с двойно действие използва сгъстен въздух като източник на енергия, за да задвижи макарата да се върти на 0-90 градуса, за да постигне действието на включване-изключване на клапана. Характеризира се с два независими цилиндъра или задвижки, които могат поотделно да контролират отварянето и затварянето на вентила без необходимост от пружинно връщане. Този дизайн дава на сферичния кран с двойно действие значително предимство при приложения, изискващи често отваряне и затваряне и висока стабилност.

ДИЗАЙН НА КЛАПАНА

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ТЕМПЕРАТУРЕН ДИАПАЗОН

-58 до 392 градуса F (-50 до 200 градуса )

РАЗМЕР

NPS 1-12 (DN 25-300)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
BW, челно заварени съгласно B16.25
SW, заварено гнездо съгласно B16.11

МАТЕРИАЛИ

Нискотемпературна и нисколегирана въглеродна стомана

Неръждаема стомана, дуплекс и супер дуплекс

Никелови сплави, титан

ДИЗАЙН НА ТЯЛОТО

Ковани и отлети с болтове от две и три части

ДИЗАЙН НА СЕДАЛКАТА

Мека или метална седалка с твърда облицовка на топката и седалките
Двойни бутални седалки
Комбинирани седалки

ХАРАКТЕРИСТИКИ

Дизайн с двоен блок и кървене (DBB)
Вторични уплътнения от чист графит
Антистатично устройство
Anti Blow out стебло
Предлага се спешно инжектиране на уплътнител върху седалките и стеблото
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация
CRA наслагване върху всички зони на динамично уплътняване или върху всички налични намокрени части
Предлага се удължен капак за ниска и висока температура

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар
Задвижване: пневматично/ хидравлично/ електрическо

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE
