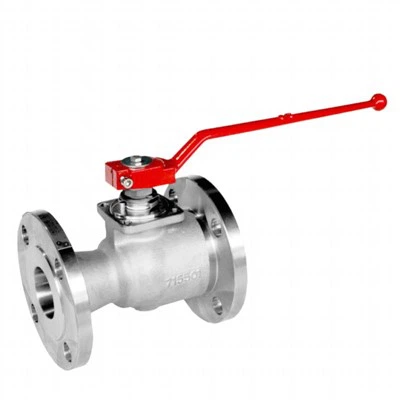

Плаващ сферичен кран с фланец от 3 части

Плаващите сферични кранове с фланец от 3 части се произвеждат в съответствие с API 6D. Вентилът е конфигуриран в кована болтова конструкция от две части с разделено тяло с малък диаметър, подходяща за работни условия на средно/ниско налягане. Характеризиращи се с прост дизайн, леглата на клапаните се вкарват директно в тялото.
Налягането на потока нагоре по течението избутва свободно плаващата топка към седалката надолу по течението - получената компресия осигурява идеално решение за уплътняване без течове.
Стеблото е свързано в горната част на топката и позволява на клапана да се отваря и затваря с движение на четвърт оборот.
Изборът на материали е напълно персонализиран, за да отговаря на спецификациите на проекта на клиента и са налични няколко уникални характеристики, предлагащи подобрено техническо решение, подходящо за агресивна офшорна среда и корозивни и абразивни течности.

ДИЗАЙН НА КЛАПАНА

Базиран на API 6D

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 662 градуса F (-101 до 350 градуса )

РАЗМЕР

NPS 1/2-6 (DN 15-150)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

ФЛАНЕЦ

ДИЗАЙН НА ТЯЛОТО

Кована/отлята с болтове две части

ДИЗАЙН НА СЕДАЛКАТА

Мека или метална седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Вторични уплътнения от чист графит
Антистатично устройство
Стъблото против издухване
Двупосочно плътно изключване
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 6FA/607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE

Как да извършвате ежедневна поддръжка на плаващи сферични кранове?

За ежедневна поддръжка на плаващи сферични кранове, ето някои препоръчителни стъпки и предпазни мерки, за да се гарантира нормалната работа на вентила и да се удължи експлоатационният му живот:

Редовно почистване:

Почиствайте редовно тялото на клапана, клапана, капака и други части, за да се уверите, че клапанът няма препятствия. Честотата на почистване може да се определи в зависимост от употребата, но се препоръчва да се прави поне веднъж на тримесечие.

При почистване първо трябва да се затвори вентилът и тялото на вентила да се разглоби, за да се отстранят вътрешните утайки. След почистване сглобете отново и се уверете, че всички части са монтирани правилно.

Проверете ефективността на уплътнението:

Ефективността на уплътняване е една от ключовите характеристики на плаващия сферичен кран. Проверявайте редовно уплътняването на клапана, включително уплътнението между топката и седлото на клапана.

Ако се установи теч или лошо уплътнение, износването на уплътненията (като уплътнителния пръстен) трябва да се провери навреме и да се смени, ако е необходимо.

Смажете движещите се части:

Редовно смазвайте подвижните части на клапана (като стеблото на клапана, топката и др.), за да намалите износването и триенето.

Изберете подходящ лубрикант и се уверете, че лубрикантът е съвместим с работната среда и средата на клапана. Честотата на използване на смазката може да се определи според действителните условия.

Сменете части:

Ако се установи, че поплавъчният клапан има теч, заседнал клапан или износване и други неизправности, частите трябва да бъдат сменени навреме.

При подмяна на части трябва да се избират части със същите спецификации и модели като оригиналните части, за да се осигури нормалната работа на вентила.

Обърнете внимание на антикорозията:

Тъй като поплавъчният клапан често е в тежка работна среда, той е податлив на корозия. Следователно за защита на вентила са необходими антикорозионни мерки като нанасяне на антикорозионно покритие или използване на антикорозионни материали.

Спазвайте работните спецификации:

Когато използвате поплавковия вентил, трябва да се спазват работните спецификации, за да се избегне прекомерното отваряне или затваряне на клапана, за да се избегне повреда на клапана.

Обърнете внимание дали средата съдържа твърди частици, влакна или корозивни вещества, за да избегнете запушване или повреда на уплътнението.

Записвайте и наблюдавайте:

Запишете историята на поддръжката и употребата на вентила, така че потенциалните проблеми да могат да бъдат открити навреме и да бъдат взети съответните мерки.

Използвайте оборудване за наблюдение (като манометри, термометри и др.), за да наблюдавате работното състояние на вентила, за да се уверите, че е в нормално работно състояние.

Чрез извършване на горните стъпки за ежедневна поддръжка може да се осигури нормалната работа на плаващия сферичен кран и неговият експлоатационен живот може да бъде удължен. В същото време тези мерки за поддръжка също помагат за подобряване на ефективността и безопасността на производството.
