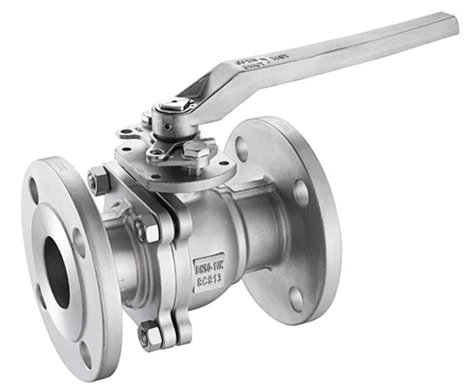

API 6D плаващ сферичен кран

API 6D плаващи сферични кранове се произвеждат в съответствие с API 6D. Вентилът е конфигуриран в кована болтова конструкция с разделено тяло от две части с малък диаметър, подходящо за работни условия на средно/ниско налягане. Характеризиращи се с прост дизайн, леглата на клапаните се вкарват директно в тялото.
Налягането на потока нагоре по течението избутва свободно плаващата топка към седалката надолу по течението - получената компресия осигурява идеално решение за уплътняване без течове.
Стеблото е свързано в горната част на топката и позволява на клапана да се отваря и затваря с движение на четвърт оборот.
Изборът на материали е напълно персонализиран, за да отговаря на спецификациите на проекта на клиента и са налични няколко уникални характеристики, предлагащи подобрено техническо решение, подходящо за агресивна офшорна среда и корозивни и абразивни течности.

ДИЗАЙН НА КЛАПАНА

Базиран на API 6D

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 662 градуса F (-101 до 350 градуса )

РАЗМЕР

NPS 1/2-6 (DN 15-150)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
SW, заварено гнездо съгласно B16.11

ДИЗАЙН НА ТЯЛОТО

Кована/отлята с болтове две части

ДИЗАЙН НА СЕДАЛКАТА

Мека или метална седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Вторични уплътнения от чист графит
Антистатично устройство
Стъблото против издухване
Двупосочно плътно изключване
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 6FA/607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE

Как да ремонтираме плаващи сферични кранове, когато се повредят?

Когато плаващ сферичен кран се повреди, процесът на ремонт изисква педантичност и предпазливост. Ето някои ясни стъпки и обобщения за справка:

1. Диагностика на повреда

· Проверете за течове: Първо, наблюдавайте дали вентилът тече. Течове могат да произтичат от уплътнения, между тялото на клапана и капака на клапана или други съединения.

· Проверете работата: Опитайте да управлявате вентила, за да видите дали може да се отваря и затваря нормално. Обърнете внимание дали е заседнал или не работи гладко.

· Наблюдавайте външното състояние: Проверете дали има повреда, корозия или замърсяване от външната страна на вентила.

2. Подготовка за демонтаж

· Затворете вентила: Уверете се, че вентилът е напълно затворен и откачете тръбата.

· Подгответе инструменти: Подгответе необходимите инструменти за разглобяване, като гаечни ключове, отвертки, уплътнители и др.

· Защита за безопасност: Носете подходящо защитно оборудване, като ръкавици, очила и др., за да осигурите безопасност.

3. Демонтаж и проверка

· Разглобете вентила: Следвайте стъпките за разглобяване и разглобете клапана стъпка по стъпка. Внимавайте да запазите всички свалени части за последващо повторно сглобяване.

· Проверете уплътнението: Проверете дали уплътнението (като уплътнителния пръстен) е износено, остаряло или повредено. Сменете уплътнението с ново, ако е необходимо.

· Проверете топката и седалката: Проверете дали има износване или драскотини между топката и седалката. Поправете или сменете, ако е необходимо.

· Проверете други части: Проверете дали стеблото на клапана, сърцевината на клапана и други части са повредени или износени.

4. Ремонт и подмяна

· Сменете уплътнението: Ако уплътнението е повредено, сменете го с ново, като използвате подходящ уплътнител. Уверете се, че уплътнението е поставено правилно и плътно.

· Поправете или сменете топката и седалката: Ако топката и седалката са износени или повредени, поправете ги или ги сменете. Когато ремонтирате, обърнете внимание на поддържането на плоскостта и гладкостта на топката и седалката.

· Сменете други части: Ако други части са повредени, сменете ги с нови навреме.

5. Повторно сглобяване и тестване

· Повторно сглобяване: Сглобете отново клапана стъпка по стъпка в реда, обратен на разглобяването. Уверете се, че всички части са инсталирани правилно.

· Тествайте вентила: Свържете отново тръбопровода и тествайте работните характеристики на клапана и ефективността на уплътняване. Уверете се, че вентилът може да се отваря и затваря нормално и че няма изтичане.

6. Предпазни мерки

Избягвайте насилствена работа: По време на разглобяване и поддръжка избягвайте използването на насилствена работа, за да избегнете повреда на клапана или частите.

Поддържайте чист: По време на поддръжка поддържайте вентила и частите чисти, за да избегнете навлизането на примеси във вътрешността на клапана.

Правилна инсталация: Когато сглобявате отново, уверете се, че всички части са монтирани правилно и следвайте инструкциите за монтаж.

Като следвате горните стъпки и предпазни мерки, повредата на плаващия сферичен кран може да бъде ефективно поправена и може да се осигури нормалната му работа. Ако е необходимо, препоръчително е да потърсите помощ от професионален персонал по поддръжката.
