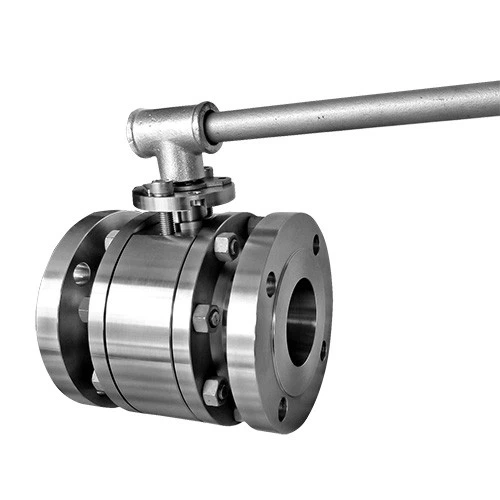

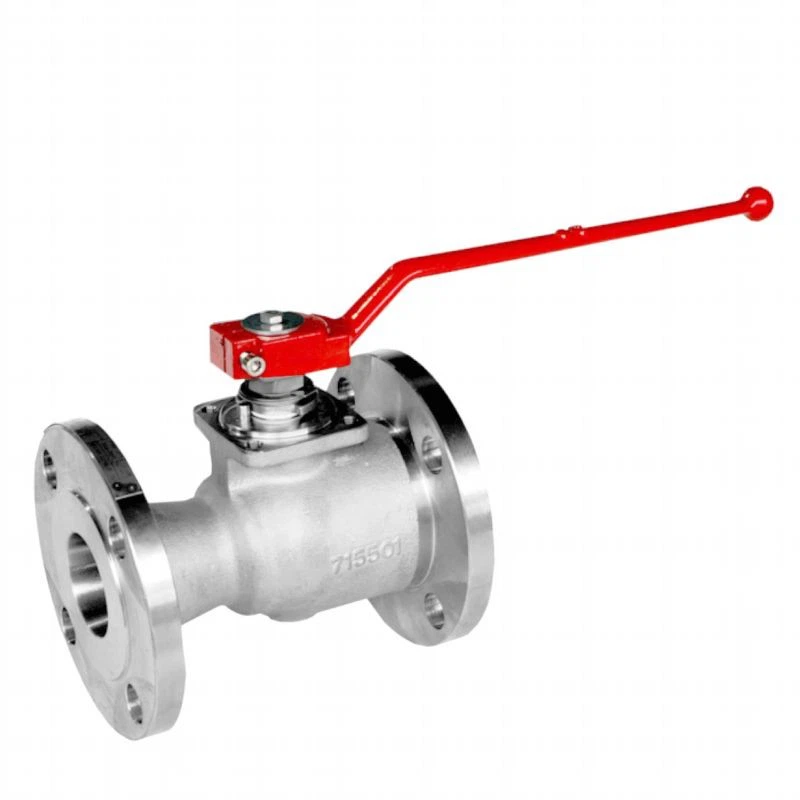

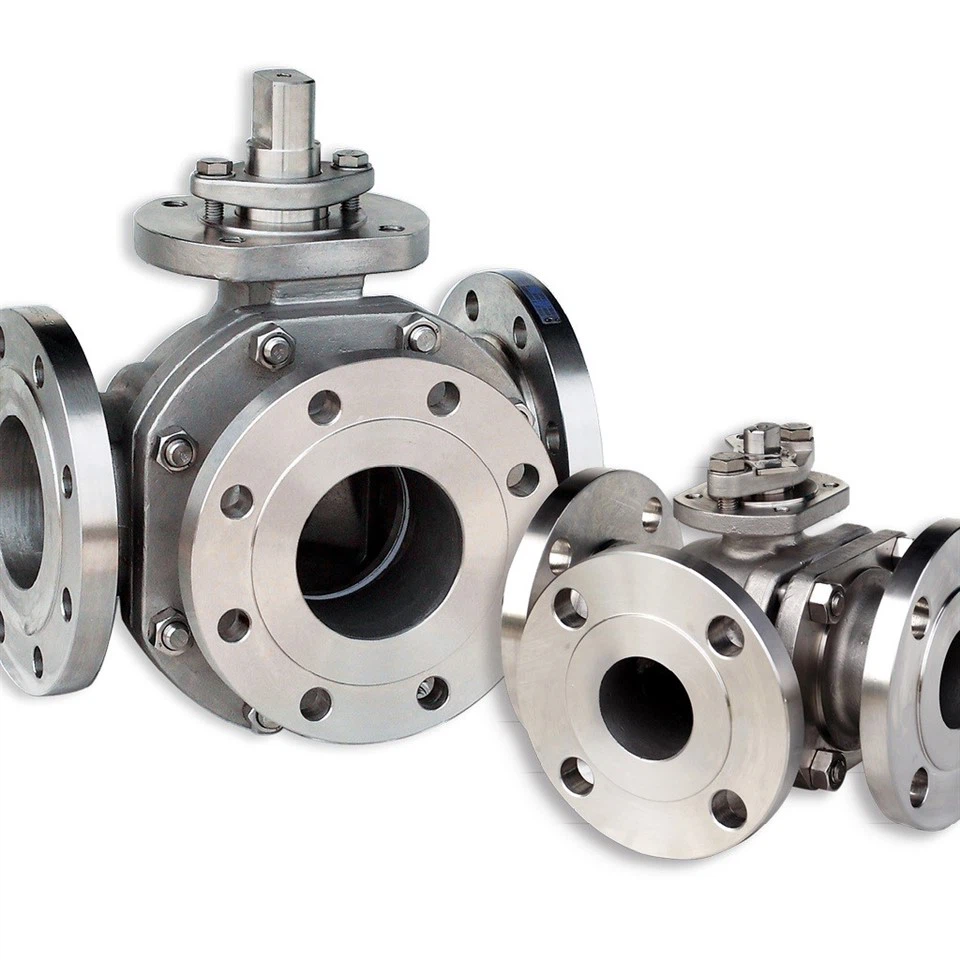

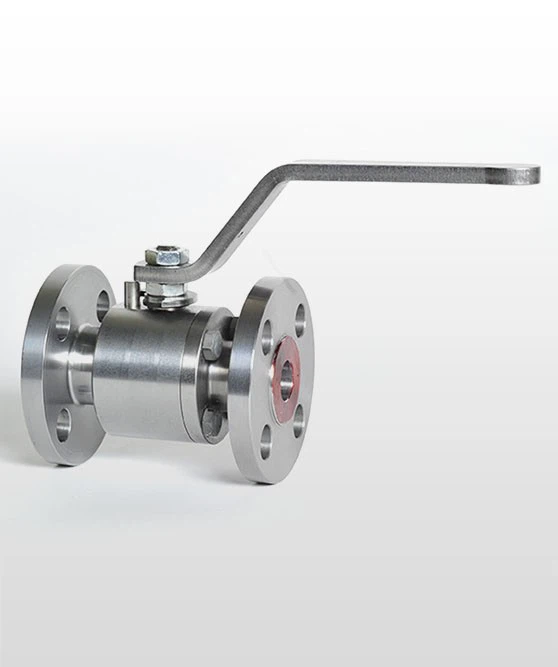

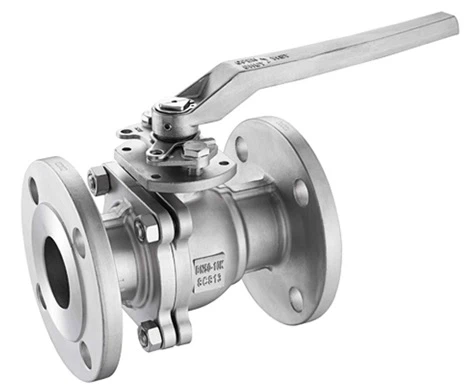

Сферичен кран с меко уплътнение

Плаващите сферични кранове с меко уплътнение се произвеждат в съответствие с API 6D. Вентилът е конфигуриран в кована болтова конструкция с разделено тяло от две части с малък диаметър, подходящо за работни условия на средно/ниско налягане. Характеризиращи се с прост дизайн, леглата на клапаните се вкарват директно в тялото.
Налягането на потока нагоре по веригата избутва свободно плаващата топка към седалката надолу по веригата - получената компресия осигурява перфектно решение за уплътняване без течове.
Стеблото е свързано в горната част на топката и позволява на клапана да се отваря и затваря с движение на четвърт оборот.
Изборът на материали е напълно персонализиран, за да отговаря на спецификациите на проекта на клиента и са налични няколко уникални характеристики, предлагащи подобрено техническо решение, подходящо за агресивна офшорна среда и корозивни и абразивни течности.

ДИЗАЙН НА КЛАПАНА

Базиран на API 6D

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 662 градуса F (-101 до 350 градуса )

РАЗМЕР

NPS 1/2-6 (DN 15-150)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
SW, заварено гнездо съгласно B16.11

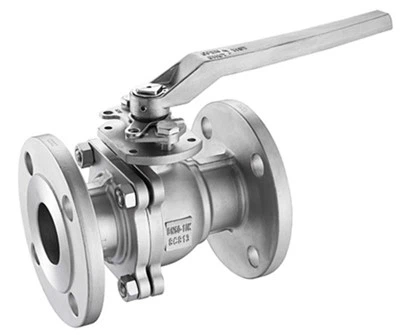

ДИЗАЙН НА ТЯЛОТО

Кована/отлята с болтове две части

ДИЗАЙН НА СЕДАЛКАТА

Мека седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Вторични уплътнения от чист графит
Антистатично устройство
Стъблото против издухване
Двупосочно плътно изключване
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 6FA/607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE

Защо плаващият сферичен кран се нарича "плаващ"?

Плаващият сферичен кран се нарича "плаващ", тъй като сферичният елемент в клапана не е в позиция на цапфа, а по-скоро "плува" между две седалки, разположени във входния и изходния край на клапана.

Ето как работи плаващият механизъм:

Без ос на цапфа: За разлика от сферичния кран с цапфа, топката в плаващия сферичен кран не е монтирана на ос на цапфа. Това позволява на топката да се движи леко в тялото на клапана, докато реагира на налягането на течността, протичаща през нея.

Уплътнение с помощта на налягане: Когато вентилът е затворен, налягането на флуида избутва топката към седлото надолу по веригата, създавайки уплътнение. Това уплътнение с помощта на налягане помага да се осигури плътно затваряне и намалява необходимостта от висок въртящ момент за затваряне на клапана.

Плаващо действие: Когато вентилът се отваря или затваря, топката "плува" между входното и изходното гнездо. Топката се върти около собствената си ос, докато се движи, позволявайки на течността да тече през клапана или го блокира напълно.

Регулиране на положението: Плаващият дизайн също така позволява леко регулиране на топката в тялото на клапана. Това може да помогне за компенсиране на износването на седалките или всяко леко разместване, поддържайки добро уплътнение във времето.

И така, в обобщение, терминът "плаващ" се отнася до способността на топката да се движи леко в тялото на клапана, докато реагира на налягането на флуида и се върти, за да контролира потока, вместо да бъде в позиция на цапфа.
