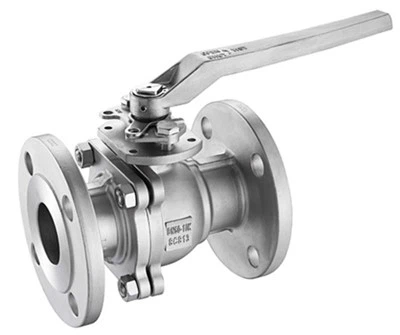

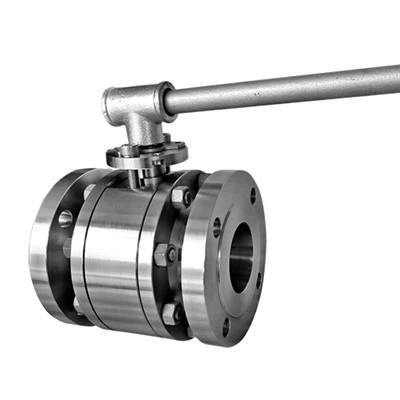

Плаващ сферичен кран

Плаващите сферични кранове със страничен вход се произвеждат в съответствие с API 6D. Вентилът е конфигуриран в кована болтова конструкция с разделено тяло от две части с малък диаметър, подходящо за работни условия на средно/ниско налягане. Характеризиращи се с прост дизайн, леглата на клапаните се вкарват директно в тялото.
Налягането на потока нагоре по течението избутва свободно плаващата топка към седалката надолу по течението - получената компресия осигурява идеално решение за уплътняване без течове.
Стеблото е свързано в горната част на топката и позволява на клапана да се отваря и затваря с движение на четвърт оборот.
Изборът на материали е напълно персонализиран, за да отговаря на спецификациите на проекта на клиента и са налични няколко уникални характеристики, предлагащи подобрено техническо решение, подходящо за агресивна офшорна среда и корозивни и абразивни течности.

ДИЗАЙН НА КЛАПАНА

Базиран на API 6D

ТЕМПЕРАТУРЕН ДИАПАЗОН

-150 до 662 градуса F (-101 до 350 градуса )

РАЗМЕР

NPS 1/2-6 (DN 15-150)

НОМИНАЛНО НАЛЯГАНЕ

ASME 150 - ASME 2500

ЛИЦЕ В ЛИЦЕ

Съгласно API 6D стандарт

КРАЙНИ ВРЪЗКИ

RF, RTJ съгласно B16.5 & B16.47
SW, заварено гнездо съгласно B16.11

ДИЗАЙН НА ТЯЛОТО

Кована/отлята с болтове две части

ДИЗАЙН НА СЕДАЛКАТА

Мека или метална седалка с твърда облицовка на топката и седалките

ХАРАКТЕРИСТИКА

Вторични уплътнения от чист графит
Антистатично устройство
Стъблото против издухване
Двупосочно плътно изключване
Предлага се уплътнение на стеблото с ниски неорганизирани емисии
О-пръстен /устни уплътнения и графитна конфигурация

ОПЕРАТОР

Ръчно: гаечен ключ или зъбно колело с катинар

ТЕСТВАНЕ И СЕРТИФИКАТИ

Съответствие с API 6D & ISO 5208 & API 598 проверка и тестване
Пожаробезопасен и тестван за пожар съгласно API 6FA/607
SIL 3 Сертификация съгласно IEC61508
Неорганизирани емисии съгласно ISO15848
PED 2014/68/UE

Как е проектирана уплътнителната структура на плаващ сферичен кран?

Дизайнът на уплътнителната структура на плаващите сферични кранове обикновено се фокусира върху гарантирането, че вентилът може ефективно да предотврати изтичане на среда в затворено състояние. Следва подробно описание на конструкцията на неговата уплътнителна структура:

Еластичен уплътнителен пръстен с двойно скосяване или еластичен уплътнителен пръстен с V-жлеб:

Плаващите сферични кранове често използват еластични уплътнителни пръстени с двойно скосяване или еластични уплътнителни пръстени с V-жлеб.

Този дизайн осигурява стабилен ефект на запечатване без значителна загуба на ефективност на запечатване с увеличаване на броя на операциите.

Конструкция на контакта между леглото на клапана и топката:

Ледлото на клапана обикновено е проектирано с множество уплътняващи повърхности, които прилягат плътно към повърхността на топката.

Когато топката се завърти до затворено положение, уплътнителната повърхност на топката е в пълен контакт с уплътнителната повърхност на леглото на клапана, образувайки една или повече уплътнителни линии.

Изборът на материал (като неръждаема стомана, карбид и др.) и повърхностната обработка (като полиране, шлайфане и т.н.) на уплътняващата повърхност са от решаващо значение за ефективността на уплътняването.

Конструкция на салникова кутия и уплътнение:

За ултранискотемпературни плаващи сферични кранове, за да се гарантира, че салниковата кутия и ръкавът за налягане се използват при нормални температури и да се избегне измръзване на операторите и намаляване на ефективността на уплътняване на уплътнението, обикновено се приема удължен дизайн на стеблото на клапана.

Дизайнът на капкова плоча се използва върху удължената структура на стеблото на клапана, за да се предотврати изпаряването на кондензирана вода и изтичането й в зоната на изолацията, като по този начин се поддържа нормалната работна среда на салниковата кутия.

Огнеупорен структурен дизайн:

Конструкцията за противопожарна защита е особено важна при специални условия на работа на сферични кранове с ултра ниска температура.

Двуканална уплътнителна структура от уплътнителни уплътнения и спирално навити уплътнения или графитно уплътнение се използва при връзката между тялото на клапана и капака и салниковата кутия.

Когато възникне пожар, устният уплътнителен пръстен се стопява и се поврежда, докато спираловидното уплътнение и графитният пълнител играят основната уплътнителна роля, за да предотвратят изтичането на големи количества среда и допълнително да предотвратят разширяването на огъня.

Дизайн на структурата за автоматично освобождаване на налягането:

Когато налягането в средната кухина се повиши необичайно, автоматичната структура за освобождаване на налягането на плаващия сферичен кран може да гарантира безопасността на тялото на клапана.

Този дизайн позволява на средата в средната кухина да разчита на собствената си тяга, за да избута леглото на клапана и автоматично да освободи налягането.

Антистатичен структурен дизайн:

За да се предотвратят статични искри, причинени от триене между топката и леглото на клапана при работа на клапана, на плаващия сферичен кран е монтирано антистатично устройство.

Тези устройства отклоняват заряда, който се натрупва върху сферата, за да предотвратят опасни искри от статично електричество.

За да обобщим, дизайнът на уплътнителната структура на плаващия сферичен кран отчита изчерпателно много аспекти като избор на материал, повърхностна обработка, структурно оформление и характеристики за безопасност, за да се гарантира, че клапанът може да осигури надеждно уплътняване при различни работни условия.
